  • H42W不銹鋼立式止回閥

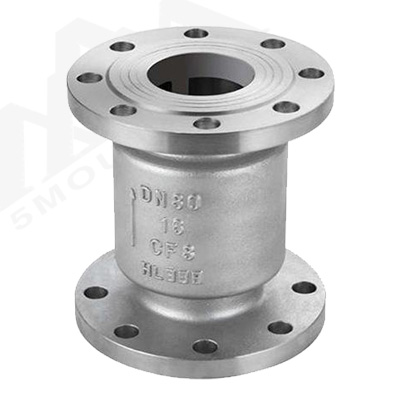

H42W不銹鋼立式止回閥

  • 所屬類別：止回閥系列
  • 產品名稱：H42W不銹鋼立式止回閥
  • 產品標簽：H42W-25R不銹鋼止回閥,H42W-16P不銹鋼止回閥
  • 更新時間：2021/2/10 20:29:20
  • 訪問統計：

    • 一、H42W不銹鋼立式止回閥--產品概述

    H42W不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

    二、H42W不銹鋼立式止回閥--材料表

    型號 PN 工作壓力/Mpa 適用溫度/℃ 適用介質 材料
    閥體、閥瓣 導向閥 密封面
    H42W-16P 16 1.6 ≤200 腐蝕性介質 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼
    H42W-25R 25 2.5 弱腐蝕介質 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼

    三、H42W不銹鋼立式止回閥--性能規范

    技術參數 壓力等級
    16 20 25 32 35 40 45 50 60 70
    工作壓力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
    試驗壓力（M） 強度 24 30 37.5 48 52.5 60 67.5 75 90 105
    密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77

    四、主要外形尺寸1.6Mpa

    型     號 公稱通徑DN 主要連接尺寸尺寸
    L D D 1 D 2 D 6 b f f 1 Z-φd H
    H42W-16P     H42W-16R 40 200 145 110 85 - 16 2 - 4-18 95
    50 230 160 125 100 - 16 2 - 4-18 105
    65 290 180 140 120 - 18 2 - 4-18 120
    80 310 195 165 135 - 20 3 - 8-18 130
    100 350 215 180 155 - 20 3 - 8-18 140
    125 400 245 210 185 - 22 3 - 8-12 155
    150 480 280 240 210 - 24 3 - 8-23 180
    200 600 335 295 265 - 26 3 - 12-23 215

    五、主要外形尺寸2.5Mpa

    型    號 公稱通徑

    DN(mm)

    		 尺寸(mm)
    L 1 L 2 L 3 D D1 D2 b f Z-Φ
    H42W-25P   H42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14
    20 - 95 95 105 75 55 16 - 4-Φ14
    25 - 100 105 115 85 65 16 - 4-Φ14
    32 - 105 150 135 100 78 16 - 4-Φ14
    40 - 115 160 145 110 88 18 - 4-Φ14
    50 140 125 170 160 125 100 20 3 4-Φ14
    65 160 145 180 180 145 120 22 3 8-Φ18
    80 185 155 200 195 160 135 22 3 8-Φ18
    100 210 210 210 230 190 160 24 3 8-Φ23
    125 - 275 275 275 220 188 28 3 8-Φ25
    150 300 225 300 300 250 218 30 3 8-Φ25
    200 380 380 380 360 310 278 34 3 12-Φ25
