Z45H鑄鋼法蘭暗桿手動閘閥

所屬類別：閘閥系列

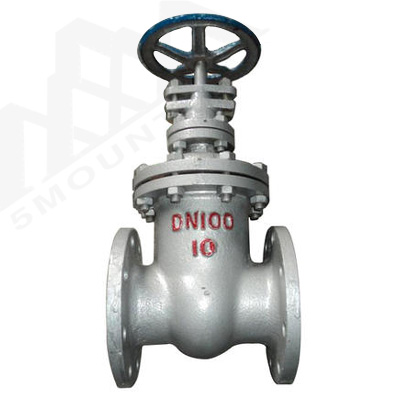

產品名稱：Z45H鑄鋼法蘭暗桿手動閘閥

產品標簽：Z45H暗桿鑄鋼法蘭閘閥,手動鑄鋼暗桿閘閥,硬密封手動閘閥

更新時間：2021/2/14 15:09:47

訪問統計：

產品概述

Z45H鑄鋼法蘭暗桿手動閘閥替代傳統鑄鐵閥門，結構緊湊、設計合理、閥門剛性好，通道流暢、流阻系數小。型號為Z45H-10C、Z45H- 16C。它的密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

主要性能參數

Z45H-10C、Z45H-16C暗桿鑄鋼法蘭閘閥主要性能參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10

主要零件材料

Z45H-10C、Z45H-16C暗桿鑄鋼法蘭閘閥主要零件材料

型號	閥體、閥蓋、閘板	密封圈	閥桿	填料
Z45H-10C	灰鑄鐵、鑄鋼	不銹鋼	碳鋼、不銹鋼	浸油石棉盤根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16
Z45W-16

Z45H-10C、Z45H-16C暗桿鑄鋼法蘭閘閥主要外形尺寸

口徑	Z45H-10C				Z45H-16（C）
DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-	-
