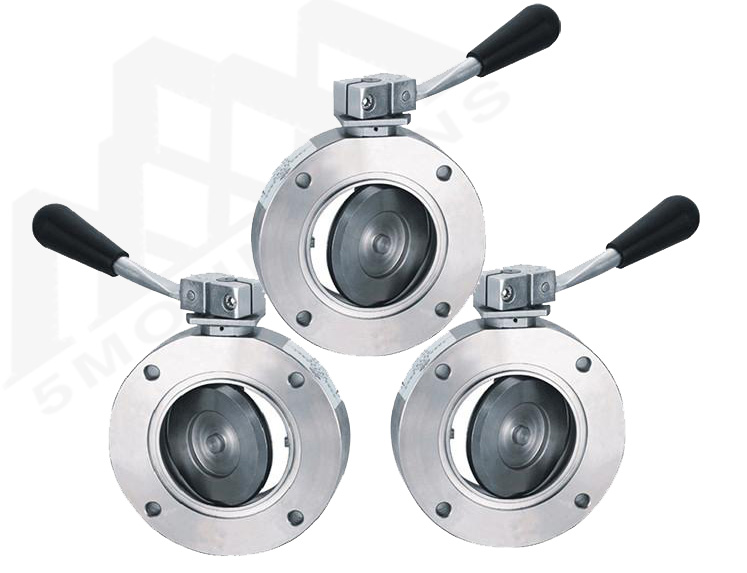

GI手動高真空蝶閥

所屬類別：蝶閥系列

產品名稱：GI手動高真空蝶閥

產品標簽：高真空蝶閥,GI型手動高真空蝶閥,GI型高真空蝶閥

更新時間：2021/2/13 16:50:59

訪問統計：

GI手動高真空蝶閥由本公司精心生產的一款真空閥。手動高真空蝶閥由適用于各種不同的輕重工業工況以及建筑管道，廣泛應用于化工，液化石油氣，車船制造設備，水、石油、啤酒、制藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

手動高真空蝶閥是用來接通或切斷真空管路中的氣流，蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能；適用的工作介質為空氣和非腐蝕性氣體。

手動高真空蝶閥適用的介質為空氣及弱腐蝕性氣體；是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門；并已廣泛應用于新能源、真空鑄造、真空鍍膜行業及半導體產業。

產品名稱	GI手動高真空蝶閥
產品型號	GI
公稱通徑	1-1/2(40mm)~16(400mm)
壓力范圍	1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s
閥體材質	SS304/SS304L/SS316/SS316L

GI-A型手動高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。

GI手動高真空蝶閥

適用的工作介質為空氣和非腐蝕性氣體。

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25~+80（密封材料為丁腈橡膠） -30～+150（密封材料為氟橡膠）
氣源壓力（MPa）	0.4～0.8
法蘭標準	JB919
安裝位置	任意

型號	通徑(DN)	ΦD	ΦB	H	A	L	n-ΦC
GI-25	25	70	55	65	22	105	4-Φ7
GI-32	32	78	64	70	22	105	4-Φ7
GI-40	40	85	70	75	22	116	4-Φ7
GI-50	50	110	90	90	22	116	4-Φ9
GI-63	63	130	110	100	26	132	4-Φ9
GI-80	80	145	130	110	30	154	4-Φ9
GI-100	100	170	145	120	30	154	4-Φ12
GI-125	125	195	170	140	35	197	4-Φ12
GI-150	150	220	195	155	35	197	8-Φ12
GI-200	200	275	250	190	40	242	8-Φ12
GI-250	250	330	300	225	45	330	8-Φ12
GI-300	300	380	350	245	55	330	8-Φ14
GI-400	400	500	465	409	60	420	8-Φ18
