  • BQ641F氣動一體式保溫球閥

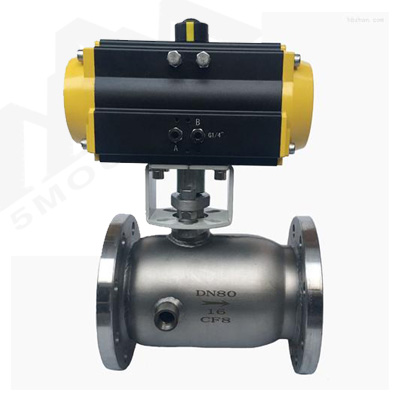

BQ641F氣動一體式保溫球閥

  • 所屬類別:球閥系列
  • 產品名稱:BQ641F氣動一體式保溫球閥
  • 產品標簽:BQ641F-16P不銹鋼保溫球閥,一體式夾套保溫氣動球閥
  • 更新時間:2021/2/15 14:30:13
  • 訪問統計:
  • 一、BQ41F一體式保溫球閥產品特點

    該產品具有良好的保溫保冷特性,且閥門的通徑與管徑,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。

    由于采用整體式結構,因而保溫球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

    二、BQ41F一體式保溫球閥技術規范

    設計標準

    ASME B 16.34 GB/T 12224

    結構長度

    ASME B 16.10 GB/T 12221

    連接法蘭

    ASME B 16.5 JB/T 79

    驅動方式

    手動、電動、氣動

    試驗和檢驗

    JB/T9092 API 598

    適用介質

    重油、膠類等易凝固介質

    三、BQ41F一體式保溫球閥主要零件材質表

    序號

    零件名稱

    材 質

    GB

    ASTM

    1

    夾套

    25

    A105

    2

    閥座

    WCB

    A216-WCB

    3

    閥體

    25

    A105

    4

    密封圈

    PTFE、對位聚苯

    5

    球體

    6

    閥桿

    1Cr13

    A247-410

    7

    填料

    柔性石墨

    8

    填料壓蓋

    WCB

    A216-WCB

    注:系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用.

    四、BQ41F一體式保溫球閥主要外型及連接尺寸表

    公稱通徑 (DN)

    b

    L

    D

    E

    Q

    H

    W

    管螺紋

    (mm)

    (in)

    (mm)

    (in)

    P

    20

    3/4″

    19

    117

    40

    11/2″

    58.5

    147

    101

    170

    G3/4″

    25

    1″

    25

    127

    50

    2″

    62.5

    156

    106

    170

    G3/4″

    40

    11/2″

    38

    165

    65

    21/2″

    63.5

    181

    125

    250

    G3/4″

    50

    2″

    51

    178

    80

    3″

    68

    218

    135

    250

    G3/4″

    80

    3″

    76

    229

    150

    6″

    82

    275

    193

    350

    G3/4″

    100

    4″

    102

    254

    200

    8″

    83

    300

    265

    420

    G3/4″

    150

    6″

    152

    292

    250

    10″

    95

    403

    355

    1000

    G3/4″

    200

    8″

    203

    330

    300

    12″

    100

    492

    410

    1300

    G3/4″

    備 注

    法蘭尺寸請按對應的通徑參閱樣本《主要外型及連接尺寸表》
